Helium-Lecksucher zur Inspektion von Druckgussteilen

Ein Helium-Leckdetektor (allgemein als Helium-Massenspektrometrie-Leckdetektor bezeichnet) ist ein Präzisionsinstrument, das Helium als Prüfgas verwendet, um zu erkennen, ob es winzige Leckstellen im Inneren von Druckgussteilen gibt, und um deren Leckraten zu ermitteln. Durch die Erkennung extremer Spurenmengen von Helium können kleinste Defekte erkannt werden, die mit herkömmlichen Wasserinspektions- und Druckabfallmethoden nicht erkannt werden können, was es zum „Goldstandard“ für die Gewährleistung der Luftdichtheit von Druckgussteilen macht.

I. Warum erfordern Druckgusss eine hochpräzise Dichtheitsprüfung?

Im Druckguss-Herstellungsprozess auftretende Mängel können zu Undichtigkeiten führen:

• Schrumpfungsporosität/Hohlräume: Kleine Hohlräume bilden sich im Inneren des Gussteils aufgrund unzureichender Zufuhr während der Erstarrung und Abkühlung.

• Kälteklappen: Nähte, die entstehen, wenn zwei Metallströme aufeinandertreffen, aber nicht vollständig verschmelzen.

• Lunker: Blasen, die sich im Gussstück bilden und durch eingeschlossene Luft aus der Form oder durch aus Beschichtungen freigesetzte Gase entstehen.

• Mikrorisse: Winzige Risse, die mit bloßem Auge schwer zu erkennen sind und durch Auswurf oder Spannung entstehen.

In Branchen wie der Automobilindustrie (z. B. Motorblöcke, Getriebegehäuse), der Luft- und Raumfahrt, der Kältetechnik (z. B. Kompressorgehäuse) und der Telekommunikation (z. B. Kühlkörper von Basisstationen) können diese Defekte zu Flüssigkeits- oder Gaslecks führen, was die Produktleistung, Sicherheit und Lebensdauer erheblich beeinträchtigt

II. Funktionsprinzip des Helium-Massenspektrometer-Lecksuchers

1. Prüfgas: Helium wird verwendet, weil:

• Kleines Molekulargewicht (4 g/mol) und niedrige Viskosität ermöglichen ein schnelles Durchdringen kleiner Lecks.

• Chemisch inert, dadurch sicher, nicht brennbar und ungiftig.

• Sehr niedrige Konzentration in der Luft (ca. 5 ppm), was zu einem geringen Hintergrundsignal und einer extrem hohen Nachweisempfindlichkeit führt.

• Geringe Adsorption, verhindert eine Kontamination des Erkennungssystems und des Werkstücks.

2. Massenspektrometrische Analyse: Die Kernkomponente des Instruments, die „Massenspektrometerröhre“, ionisiert eingeatmete Gasmoleküle in Ionen. Diese Ionen werden dann in einem Magnetfeld anhand ihres Masse-Ladungs-Verhältnisses getrennt. Das Instrument ist speziell darauf abgestimmt, nur Heliumionen (Massenzahl 4) zu erkennen. Die Signalstärke ist proportional zur Heliumkonzentration und ermöglicht so eine genaue Berechnung der Leckrate.

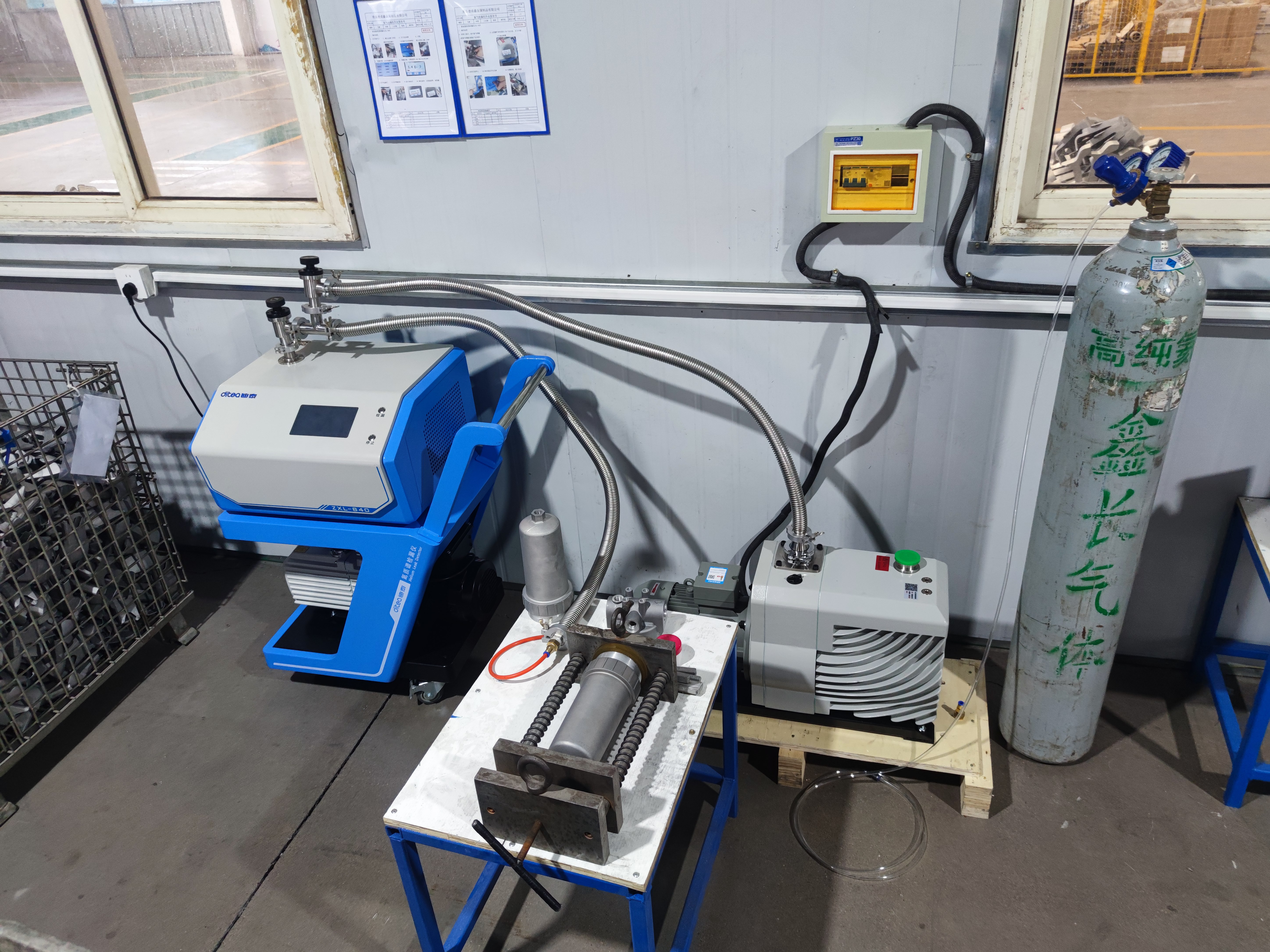

III. QSYs Methode zur Helium- Leckprüfung von Druckgussteilen

Schnüffelsondenmodus

Dies ist die am häufigsten verwendete und flexibelste Methode in Produktionslinien.

• Verfahren:

1. Das Innere des druckguss ist mit Helium (oder einem Helium-Stickstoff-Gemisch) unter einem bestimmten Druck gefüllt.

2. Das Werkstück wird eine Zeit lang stehen gelassen (Druckbeaufschlagungszeit), damit das Helium ausreichend Zeit hat, aus eventuellen Lecks auszutreten.

3. Ein Bediener verwendet eine handgeführte „Schnüffel“-Sonde und bewegt sie langsam über die Außenfläche des Werkstücks (1–3 mm von der Oberfläche entfernt).

4. Wenn eine Leckstelle vorhanden ist, wird das austretende Helium in die Sonde gesaugt und an den Detektor weitergeleitet, der einen Alarm auslöst und das Leck lokalisiert.

• Vorteile:

1. Es ist keine Vakuumkammer erforderlich und daher für große, komplexe Werkstücke geeignet.

2. Ermöglicht die direkte und schnelle Lokalisierung von Leckstellen und erleichtert so Nacharbeiten.

3. Einfache Integration in automatisierte Produktionslinien.

• Nachteile:

1. Geringere Empfindlichkeit im Vergleich zum Vakuummodus; anfällig für Störungen durch Luftströmungen und Umgebungshintergrundwerte.

2. Höherer Heliumverbrauch.

IV. Wichtige Überlegungen zur Implementierung einer Helium-Leckprüfung

1. Sauberkeit und Trockenheit der Komponenten: Ölflecken, Feuchtigkeit oder Pulver auf der Oberfläche des druckguss können winzige Leckpfade blockieren und zu falschen Ergebnissen führen. Vor der Prüfung ist unbedingt darauf zu achten, dass das Werkstück gründlich sauber und trocken ist.

2. Werkzeuge und Vorrichtungen: Für das Werkstück sind maßgeschneiderte Dichtungsvorrichtungen erforderlich. Diese müssen sicherstellen, dass während der Druckbeaufschlagung oder Evakuierung das Werkstück selbst die einzige potenzielle Leckquelle darstellt und die Schnittstellen der Vorrichtungen absolut dicht sein müssen.

3. Helium-Hintergrund: Das Vorhandensein von Helium in der Umgebung (z. B. durch Ballonlecks) kann die Testergebnisse beeinträchtigen. Die Tests sollten in einer relativ sauberen Umgebung durchgeführt werden.

4. Zykluszeit und Kosten: Es muss ein Gleichgewicht zwischen Erkennungsempfindlichkeit, Produktionszykluszeit, Heliumverbrauch und Ausrüstungsinvestitionen gefunden werden. Die automatisierte Integration ist der Schlüssel zur Verbesserung von Effizienz und Konsistenz.

5. Standardsetzung: Wissenschaftliche und rationale Pass/Fail-Kriterien für Leckraten müssen auf der Grundlage der Endanwendungsanforderungen des Produkts festgelegt werden.

V. Zusammenfassung

Der Helium-Lecksucher (Helium-Massenspektrometer-Lecksucher) ist das ultimative Werkzeug zur Gewährleistung der Luftdichtheit hochwertiger druckgusss. Durch seine hochempfindlichen und quantitativen Erkennungsfähigkeiten kann es potenzielle, winzige Gussfehler identifizieren und so Qualitätsprobleme im Zusammenhang mit Lecks an der Quelle beseitigen. Obwohl die Anfangsinvestition hoch ist, handelt es sich um eine unverzichtbare und entscheidende Qualitätskontrolltechnologie für Branchen mit extremen Zuverlässigkeits- und Sicherheitsanforderungen, wie z. B. Automobil, Luft- und Raumfahrt und High-End-Kühltechnik.
