Produktbeschreibung:

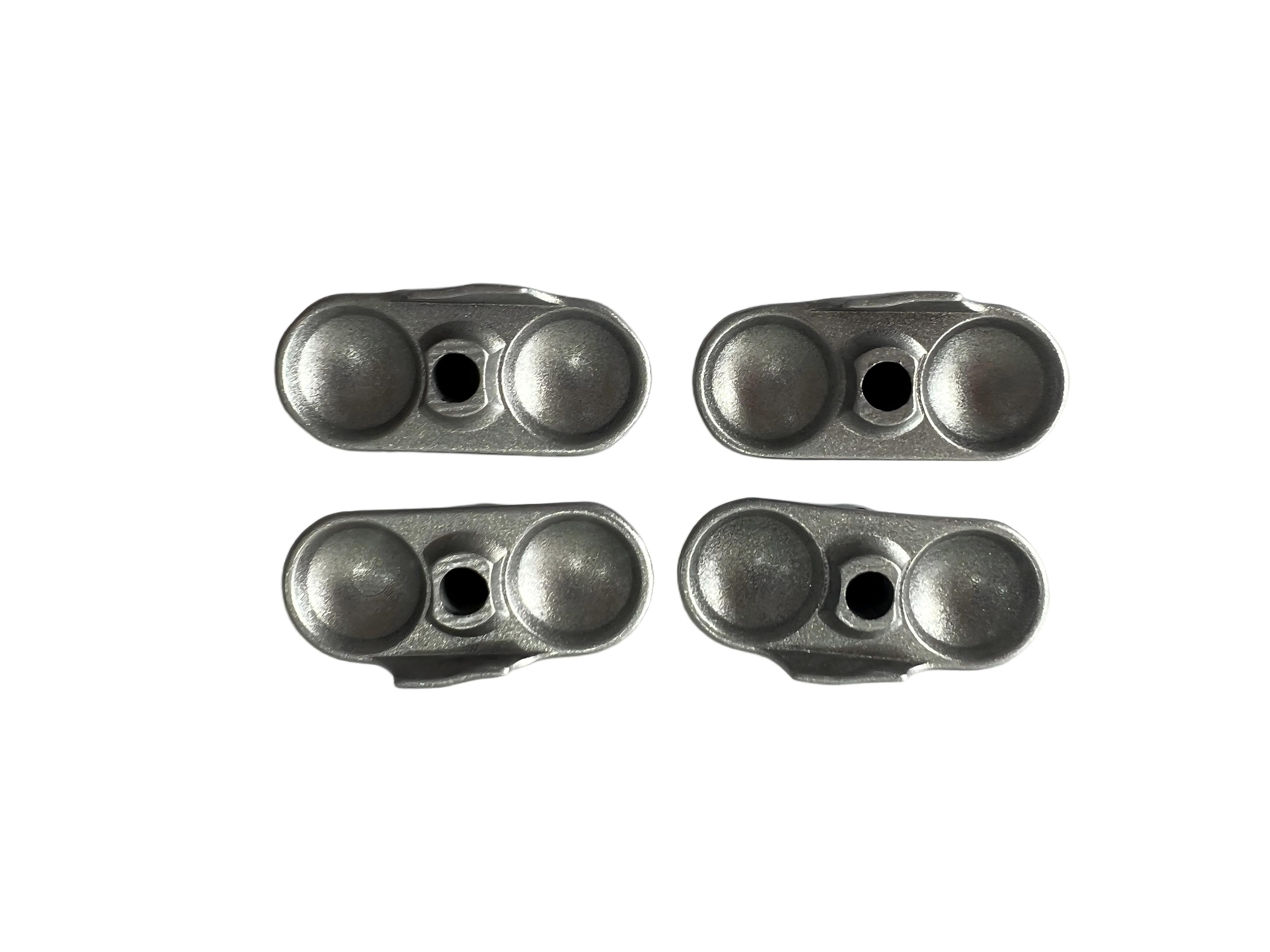

1. ADC12 Dual-Cavity-Kugelpfannen-Klemmsockel
Diese Komponente verfügt über ein doppeltes halbkugelförmiges Rillendesign, das für die präzise Kapselung und Sicherung zylindrischer oder sphärischer Verbindungen entwickelt wurde. Ein seitliches Verriegelungsgewindeloch ermöglicht die Montage von Schrauben oder Bolzen; Der seitliche Druck verriegelt das Gegenstück sicher in der Kugelpfanne und verhindert so ein Lösen oder Lösen. Die Basis verfügt über eine flache Montagefläche mit vorgebohrten Löchern, die eine einfache Befestigung an Gerätetafeln, Sockeln oder Roboterarmen ermöglichen. Hergestellt mit hochpräzisen Toleranzen, um die Symmetrie der Buchse und die Ebenheit der Basis zu gewährleisten und eine stabile Klemmleistung zu gewährleisten.

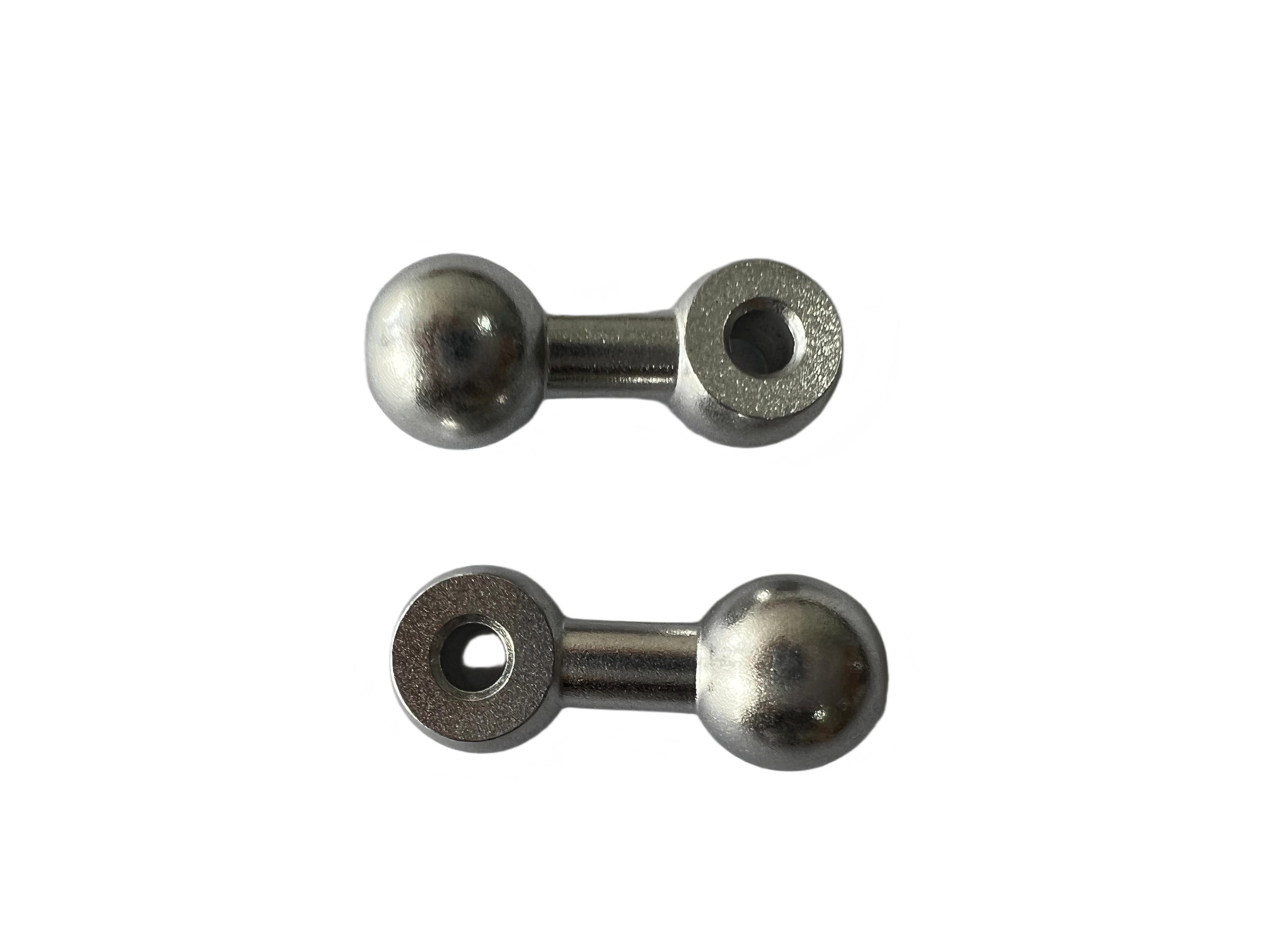

2. 6061-T6 Präzisions-Kugelgelenk-Verbindungsstange
Speziell für die Verbindung mit der Dual-Cavity-Kugelpfannen-Klemmbasis ADC12 entwickelt. Ein Ende verfügt über einen Präzisionskugelkopf, der in die Fassung eingesetzt wird und so eine multidirektionale Drehfreiheit bietet. Das gegenüberliegende Ende endet in einem zylindrischen Kopf mit Innengewinde oder Durchgangsloch, was eine starre Verbindung mit Bolzen, Stangen oder Wellenkomponenten ermöglicht. Die kugelförmigen Strukturen an beiden Enden dienen als entscheidendes Bindeglied in Präzisionsverbindungs- und Gelenksystemen und ermöglichen eine hochpräzise kugelförmige Verbindung mit den ADC12-Sockeln, während der zentrale Schaft für eine starre strukturelle Unterstützung sorgt.
Parameter für Materialzusammensetzung und mechanische Eigenschaften des ADC12:
Elemente | Si | Cu | Fe | Mn | Mg | Zn | Ni | Sn | Pb | Ti | Al |
Prozentsatz(%) | 9,6-12,0 | 1,5-3,5 | ≤1,30 | ≤0,50 | ≤0,30 | ≤1,0 | ≤0,50 | ≤0,20 | ≤0,20 | ≤0,30 | Bal. |
Mechanische Eigenschaften:
Zugfestigkeit (TS): 228 - 310 MPa
Streckgrenze (YS): 130 - 170 MPa
Dehnung (EL): ≥1,0 - 3,0 %
Brinellhärte (HB): 74 - 95 HB
6061-T6 Parameter für Materialzusammensetzung und mechanische Eigenschaften:
Chemische Zusammensetzung | |||||||||
Elemente | Si | Fe | Cu | Mn | Mg | Cr | Zn | Ti | Al |
Prozentsatz(%) | 0,40-0,80 | ≤ 0,70 | 0,15-0,40 | ≤ 0,15 | 0,80-1,20 | 0,04–0,35 | ≤ 0,25 | ≤0,15 | Bal. |
Mechanische Eigenschaften:
Zugfestigkeit (TS): 290 - 310 MPa
Streckgrenze (YS): 240 - 276 MPa
Dehnung (EL): 8 % – 12 %
Brinellhärte (HB): 90 - 95 HB
Produktionsprozess
1. ADC12 Dual-Cavity-Kugelpfannen-Klemmsockel
Die Herstellung dieser Vorrichtungsbasis mit doppelten Kugelpfannen (halbkugelförmigen Rillen), seitlichen Gewindelöchern und einer unteren Montageebene erfolgt mittels Hochdruck-druckguss (HPDC) unter Verwendung der ADC12-Legierung. Kritische Passflächen werden einer CNC-Bearbeitung unterzogen, um hochpräzise Lochabmessungen und Positionsgenauigkeit zu gewährleisten. Das endgültige Finish wird durch UV-Beschichtung erreicht, um den Oberflächenschutz und die Ästhetik zu verbessern.
2. 6061-T6 Präzisions-Kugelgelenk-Verbindungsstange
Hierbei handelt es sich um ein hochpräzises CNC-gefrästes Bauteil. Das Teil wird in einer einzigen Aufspannung bearbeitet, um die geometrische Genauigkeit (Konzentrizität und Rechtwinkligkeit) zwischen dem Kugelkopf und dem Mittelloch zu gewährleisten. Anschließend wird es auf T6-Temperierung wärmebehandelt, um eine optimale mechanische Festigkeit zu erreichen, gefolgt von einer klaren Eloxierung für Korrosionsbeständigkeit.
Diese Baugruppe stellt eine klassische Schnittstelle „bearbeitetes bewegliches Teil + festes Druckgussgehäuse“ dar, die dynamische Flexibilität mit struktureller Steifigkeit in Einklang bringt.
Qualitätsprüfung

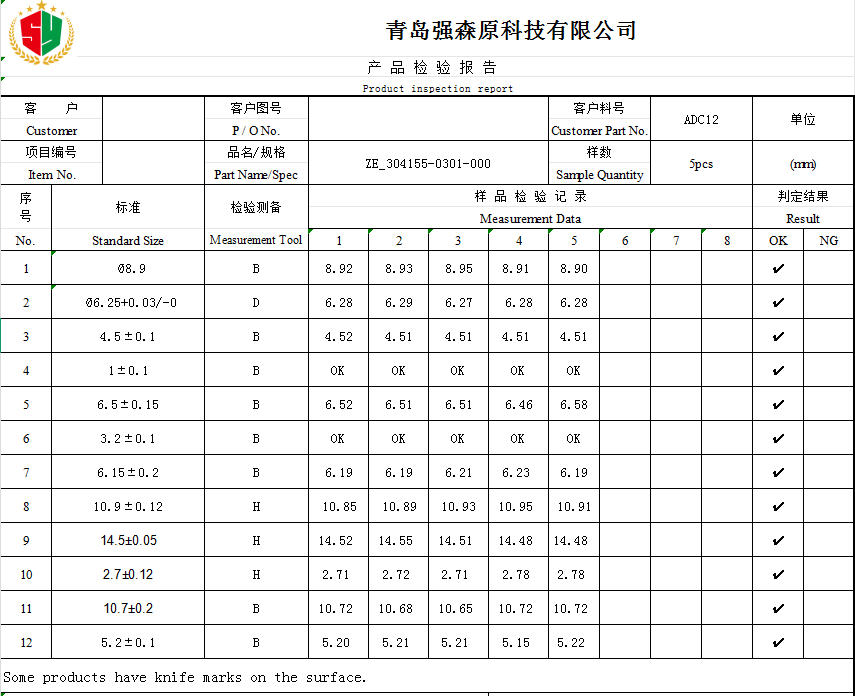

Wichtige Abmessungen werden mithilfe von Messschiebern, Höhenmessgeräten und Koordinatenmessgeräten (CMM) anhand technischer Zeichnungen überprüft, um die vollständige Einhaltung der Spezifikationen sicherzustellen.
Verpackung & Service

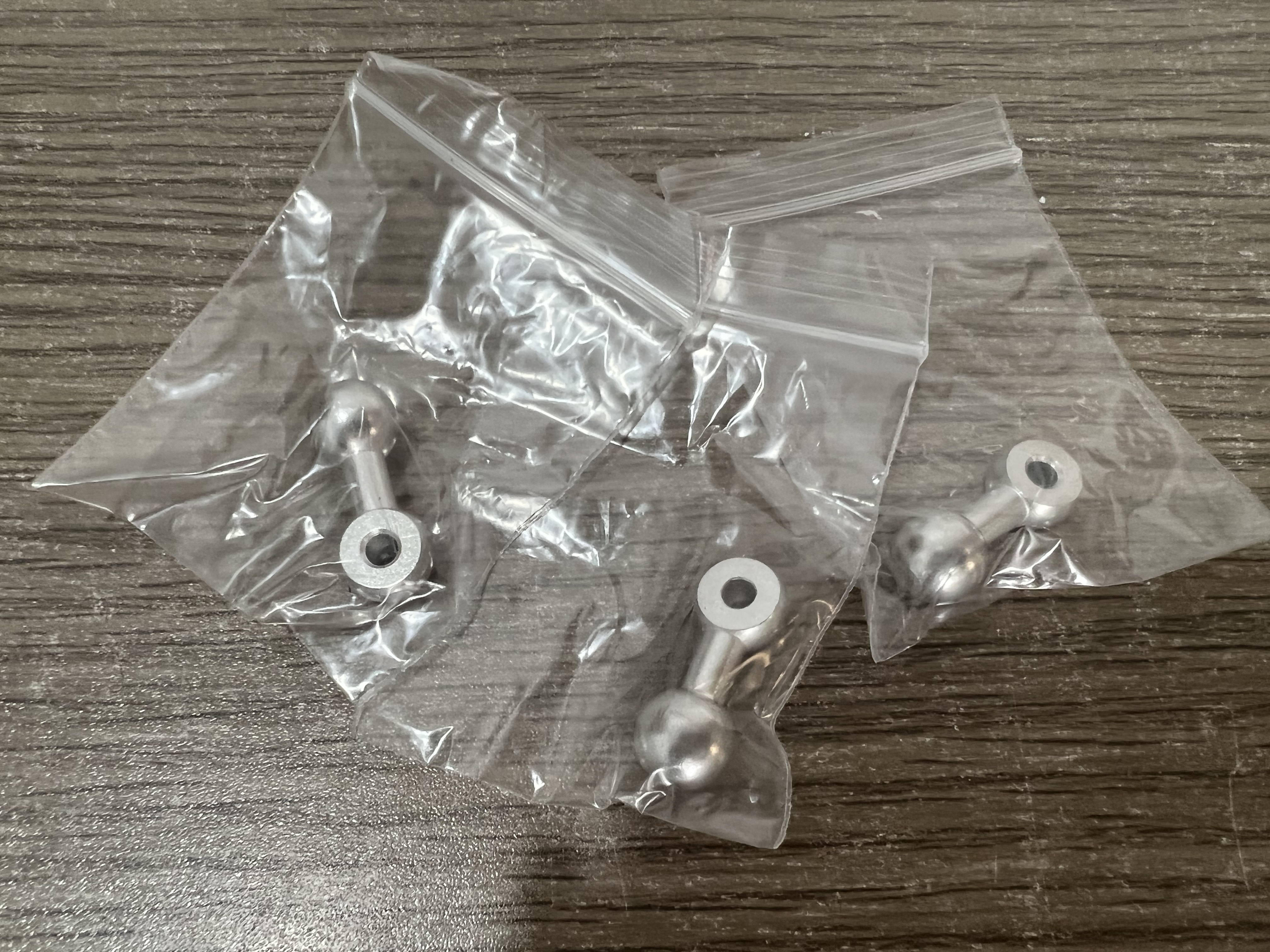

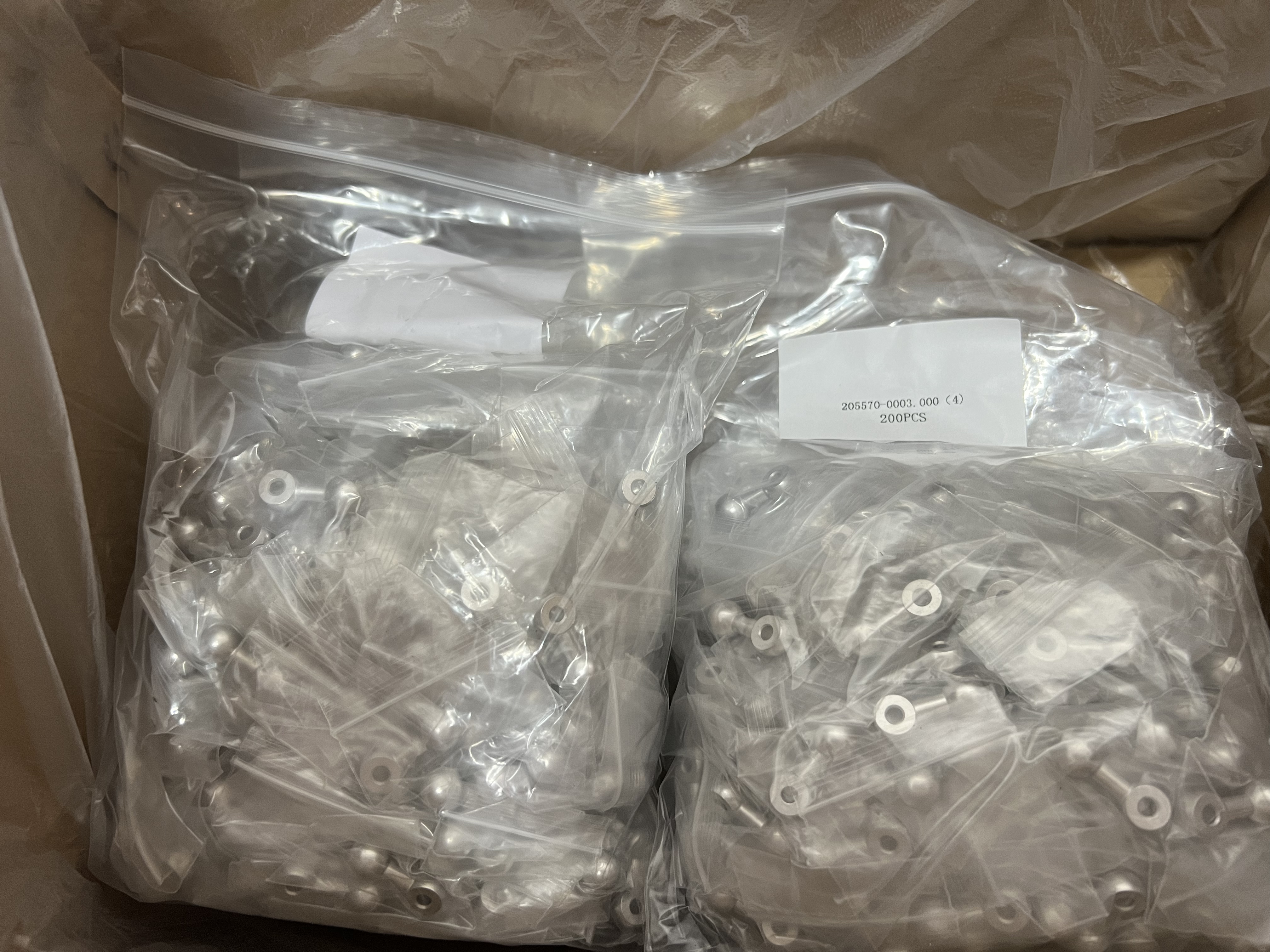

Schutzverpackung: Hochpräzise medizinische Geräte werden einzeln mit maßgeschneiderten Schutzmaterialien verpackt, um Kollisionsschäden während des Transports zu verhindern.
Kundenengagement: Wir sorgen für eine strenge Auftragsverfolgung und eine proaktive Kundenbetreuung. Unser Engagement erstreckt sich auf die Bereitstellung eines fachkundigen After-Sales-Service und die kontinuierliche Überwachung des Kundenfeedbacks und neuer Anforderungen, um eine vollständige Zufriedenheit sicherzustellen.
